BT618產品應用介紹

作者： 飛易通 時間：2024-12-10 09:18

FSC-BT618是一款支持藍牙5.2低功耗應用的無線微控制器(MCU)。非常低的有源RF和MCU電流以及低功耗模式電流消耗可以提供出色的電池壽命，并允許在鈕扣電池和電源供電應用中運行。


模組基本信息：
協議：支持GATT（主從一體），功能上支持定制；
發射功率：最大發射功率為+5dBm
天線：默認內置PCB板載天線，支持外置天線。
應用場景：車載鑰匙、健身器材、樓宇自動化、工業監控等

下面我們介紹一下BT618在車載藍牙鑰匙的應用。

BT618在藍牙車鑰匙應用介紹


方案介紹：

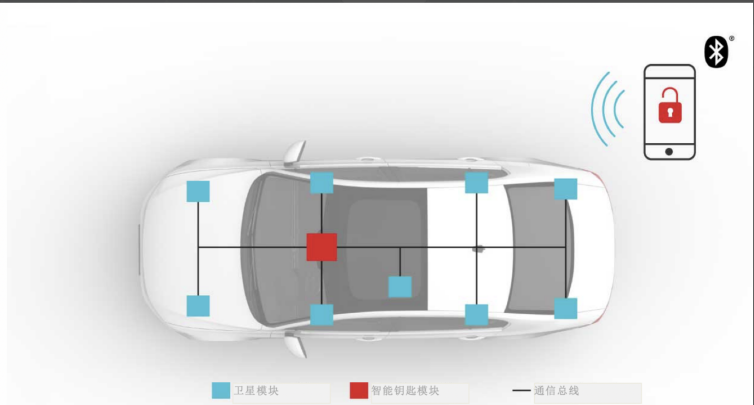

系統由主節點（紅色方塊）和若干從節點（藍色方塊）通過總線連接（黑色連線）
主機點可以采用BT618模組
從節點可以采用BT615模組
主節點布置在車內，從節點布置在車門上，一般左門、右門、后保各一個
當手機與主節點建立連接并認證成功后。喚醒從節點，從節點開始通過總線上報手機的RSSI值
匯總RSSI數據發給APP進行處理
當手機斷開后，系統休眠，主節點繼續等待手機的下一次連接。

藍牙車鑰匙工作原理和功能：

解鎖和鎖定車輛：使用藍牙數字鑰匙應用來解鎖車輛并啟動引擎的功能，智能手機可以作為數字鑰匙；

啟動和停止引擎：藍牙鑰匙功能允許遠程啟動汽車的引擎

分享車輛訪問權限：您可以通過應用程序與家庭成員或朋友分享車輛的臨時或永久訪問權限。這使得多人共享車輛更加方便。

車輛狀態監控：可以使用應用程序來監控車輛的狀態，例如燃油水平、電池電量、輪胎壓力等。這樣便于車主及時了解車輛的健康狀況；

防盜和安全功能：藍牙車鑰匙應用通常具有防盜和安全功能，例如報警、追蹤車輛位置等，以提高車輛的安全性

模組休眠和喚醒機制：
如果要模組工作需要喚醒模組，想讓模塊不工作降低功耗，可以讓模組進入休眠；
BT618有2種休眠和喚醒方式：
1、通過串口方式（AT+LPM=1）,
休眠方式，模組串口超過5s沒有數據通信，自動進入休眠；
喚醒方式，休眠后串口收到第一幀數據會退出休眠，喚醒的第一幀數據會丟失
邏輯簡單，節省IO腳；

2、通過模組IO引腳方式（AT+LPM=2）

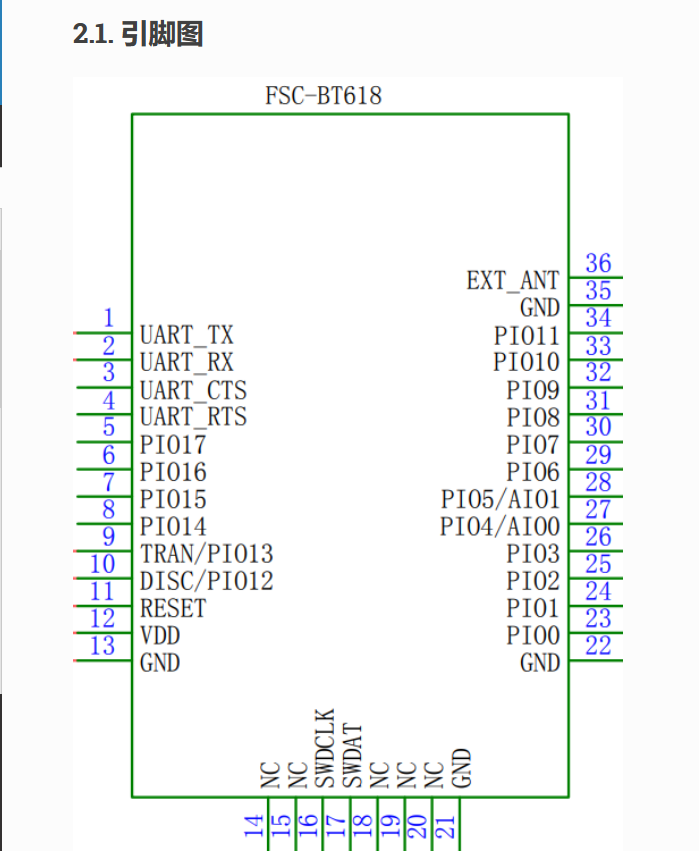

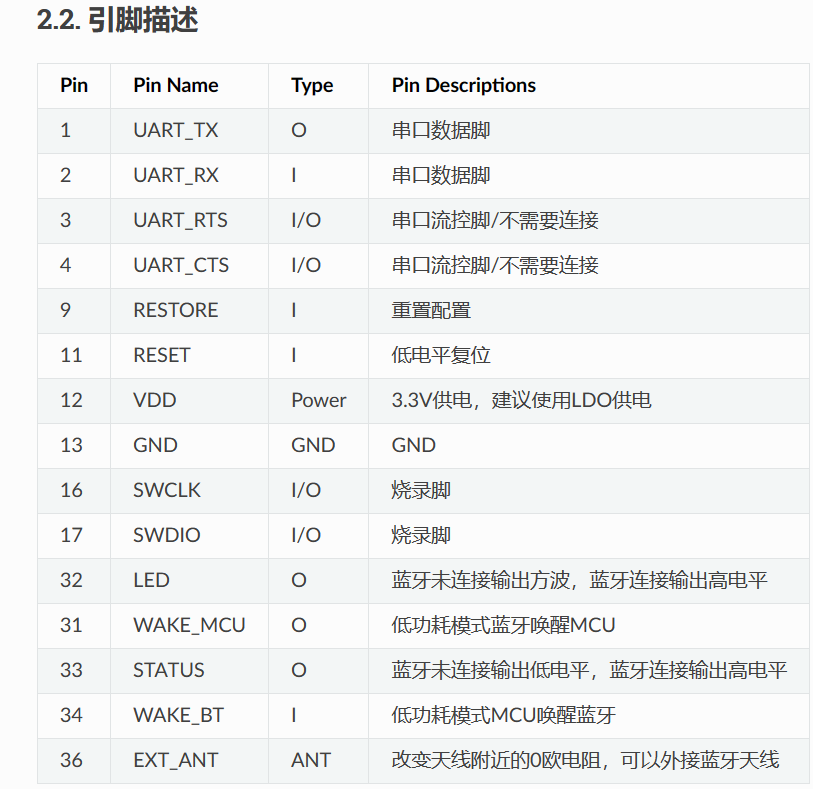

需要先接模組WAKE_MCU和WAKE_BT引腳，具體見下圖BT618引腳圖
WAKE_BT 高電平時藍牙模組進入休眠
WAKE_BT 低電平時藍牙模組退出休眠
WAKE_MCU 高電平時通知MCU退出休眠
WAKE_MCU 低電平時通知MCU進入休眠





一般是MCU控制模組休眠和喚醒，如果MCU和模組都處于休眠狀態，此時怎樣喚醒MCU？
可以通過APP藍牙連接BT618模組，連接成功時，會喚醒模組5S，模組對應的WAKE_MCU引腳會拉高喚醒MCU,5S后模組會自動休眠，如果不想模組5S后休眠，MCU可以通過一直拉低模組WAKE_BT引腳喚醒模組，需要模組休眠再拉高該引腳；
