低功耗串口接口的SOC-藍牙和WiFi模塊使用說明

智能家居，工業控制等領域中，串口接口的SOC-藍牙和WiFi模塊的應用極為廣泛，今天就來為大家簡單介紹一下串口接口的SOC-藍牙和WiFi模塊定義和怎么使用，以及飛易通主推和物聯網市場常用的串口接口的SOC-藍牙和WiFi模塊。首先我們先介紹串口接口的SOC-WiFi模塊

一：串口接口的SOC-WiFi模塊是什么？
串口接口的SOC-WiFi模塊是新一代嵌入式wifi模塊，體積小，功耗低，采用UART接口。串口接口的SOC-WiFi模塊是基于通用串行接口特性，符合IEEE802.11 協議棧網絡標準，內置TCP/IP協議棧。串口接口的SOC-WiFi模塊是使傳統串口設備更好的加入無線網絡的物聯網無線通信模塊。

二：串口接口的SOC-WiFi模塊的使用
串口接口的SOC-WiFi模塊的基本功能就是無線通訊。一般已透?jìng)鞯男问綄?shí)現。透?jìng)鳎址Q(chēng)透明傳輸，具體來說就是“輸入即輸出（如從WiFi模塊串口輸入的字符會透?jìng)鞯椒?wù)器端）”，數據不改變，不同協議之間的轉換（如串口到WiFi、藍牙等）由模塊完成。實際上使用者無需關心內部具體實現的細節，通過模塊對外提供使用接口控制和實現功能就好。
串口接口的SOC-WiFi模塊和串口藍牙模塊一樣，串口轉wifi模塊也是擴展單片機功能的又一神器。串口轉wifi模塊通過串口AT指令與單片機通訊，來實現無線數據傳輸、采集、控制，數據傳輸采用串口透?jìng)鞣绞?，非常好上手?br />
三：串口接口的SOC-WiFi模塊的工作原理

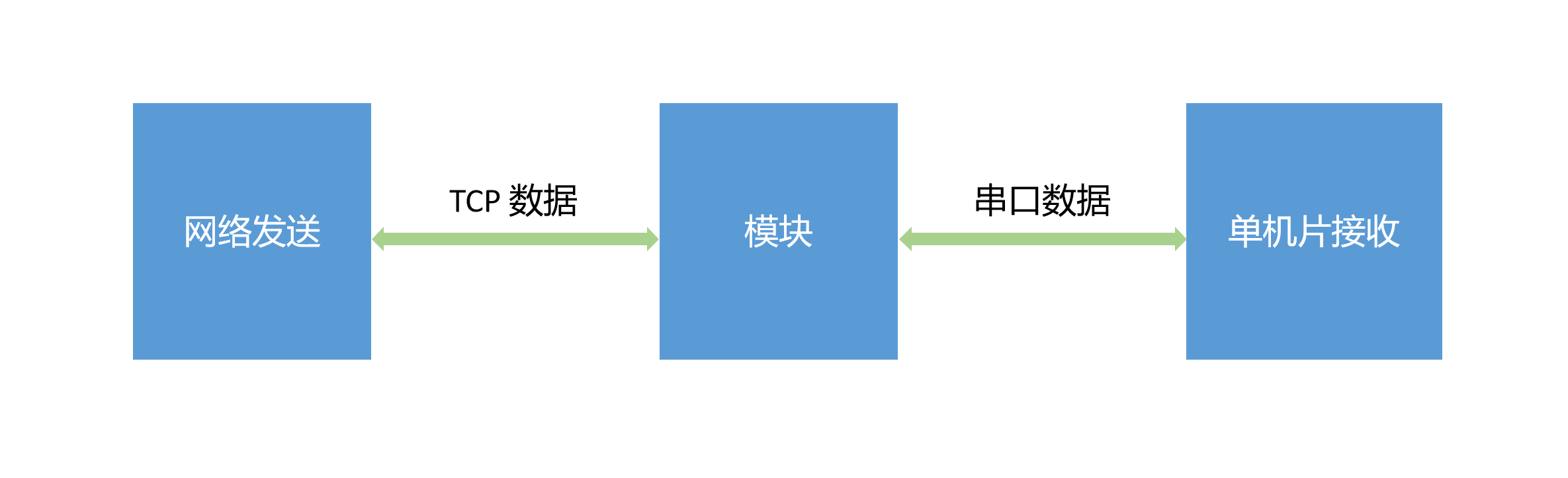

串口接口的SOC-WiFi模塊的工作原理大致如下： 網絡發送–TCP數據 => 模塊 =>串口數據–單片機接收，反向也是一樣的，模塊作為一個數據傳輸?shù)耐ǖ馈?br /> 如下圖：

四：串口接口的SOC-藍牙和WiFi模塊的工作原理
串口接口的SOC-藍牙和WiFi模塊在串口接口的SOC-WiFi模塊的基礎上集成了藍牙芯片，其中藍牙收集智能終端設備的數據可以通過UART接口將數據傳給WiFi部分，再由WiFi將數據上傳至服務器。用戶通過手機查看數據信息，并根據實際需求，通過WiFi的在家或遠程控制模式完成對智能終端設備的控制。當然他們也可以分開獨立工作。

五：飛易通串口接口的SOC-WiFi模塊介紹

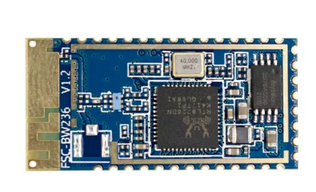

串口wifi藍牙二合一模塊：目前飛易通主推的串口wifi藍牙二合一模塊主要是BW236

基本參數：

模組型號	FSC-BW236
Wi-Fi參數
版本	802.11 a/b/g/n
發射功率	2.4GHz: 17.5dBm(11b), 15.5dBm(11g), 13.5dBm(11n)； 5GHz: 8dBm(11a)
版本	BLE 5.0
發射功率	+8dBm
其他參數
接口	UART, SPI, I2C
認證	CE、FCC、IC、KC、TELEC、SRRC
電壓	3.0-3.6V
尺寸大小	13mm x 26.9mm x 2.2mm
工作溫度	-20℃ to +85℃
儲存溫度	-55℃ to +125℃
MSL等級	MSL 3
特色功能	雙頻、漫游、企業加密、支持802.11 k/v/r、EAP-TLS認證加密

特點：

· 藍牙頻率：2.402-2.480GHz
· 藍牙發射功率：+8 dBm(最大值)
· 藍牙功耗：最大峰值電流：84mA 待機功耗：-19mA
· 雙頻Wi-Fi：WLAN802.11a/b/g/n，2.4GHz&5GHz
· Wi-Fi頻段：2.400-2.484GHz、5.18-5.825GHz
· Wi-Fi功率：+8 dBm（11 a），+17.5 dBm（11 b），15.5 dBm（11 g），13.5 dBm（11 n）
